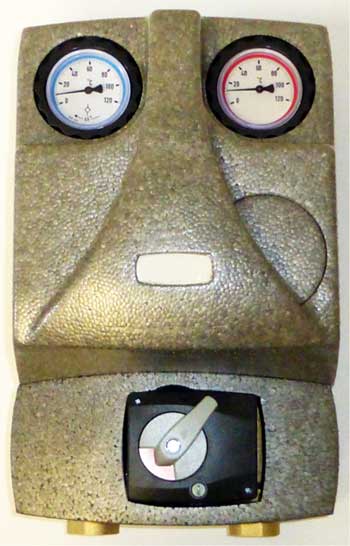

Pumpenbaugruppe für Heizung, Easyflow Typ 3 mit 4-Wege-Mischer, 1'' DN25
Für die einfache Heizkreisanbindung, für gemischte Heizkreise, z.B. Fußbodenheizkreis
Durch das gängige Achsmaß kombinierbar mit vielen Heizkreisverteilern, hydraulischen Weichen usw.
Vorteile
- Sehr gute Pumpenentlüftung
- Schwerkraftbremse im Rücklauf eingebaut, dadurch geringere thermische Belastung und längere Lebensdauer
- Schwerkraftbremse ohne Werkzeug aufstellbar
- Austauschbare Spindeldichtungen an den Kugelhähnen
- Kein Festrosten der Verschraubungen durch Messing-Überwurmuttern
- Vorlauf und Rücklauf Links/Rechts tauschbar
Vorlauf
- Verschraubung unten 1'' IG DN25
- 4-Wege-Mischer, Kvs-Wert 5,0
- 2 x Überwurfmutter 1 1/2'' und Dichtung für Pumpe 1'', Baulänge 180mm
- Pumpenflansch-Kugelhahn mit Thermometer-Griff, rote Kennzeichnung
- Anschluß oben: 1'' IG DN 25
Rücklauf
- Verschraubung unten 1'' IG DN25
- Rücklauf-Anschlüsse des Mischers
- Messing-Verbindungsrohr, mit Überwurmutter und Dichtung
- Pumpenflansch-Kugelhahn mit auftstellbarer Schwerkraftbremse und Thermometer-Griff, blaue Kennzeichnung
- Anschluß oben: 1'' IG DN 25
Ausstattung
- Mit EPP-Isolierung
- Mit Überströmventil
- Mit Pumpe Wilo Yonos Para RS 25/6 OEM
- Mit 4-Wege-Mischer
- Mit Mischermotor
Maße (mit Isolierung)
- Achsmaß Vorlauf - Rücklauf: 125mm
- Höhe: 380mm
- Breite: 240mm
- Tiefe: 210mm
Umwälzpumpe Wilo Yonos Para RS 25/6 OEM:
- Stufenlos regelbar
- Max. Förderstrom: 3,3 m³/h
- Max. Förderhöhe: 6 m
- Max. Betriebsdruck: 6 bar
- Entlüftungsfunktion
- Blockierstromfester Synchronmotor mit ECM-Technologie
- LED Betriebs-/Störungsanzeige
- Spannung: 230V~ 50/60Hz
- Leistungsaufnahme: 4 - 45 W
- Schutzart: IP x4D
- Mit Anschlußkabel (2m)
- Medientemperatur: 0 - 95°C
- Umgebungstemperatur: 0 - 70°C
- Fördermedium: Heizungswasser nach VDI 2035, bis max. 50% Glykolanteil
 |
